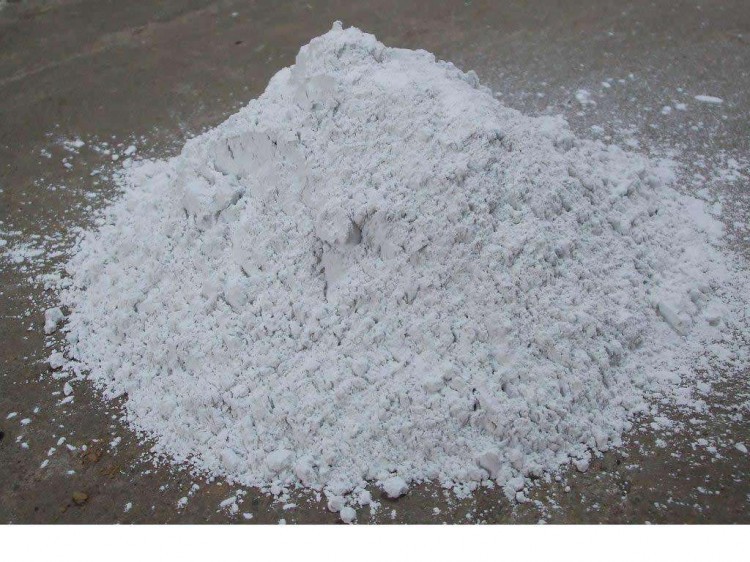

白水泥的典型特點(diǎn)就是具有較高的白度，通?？梢杂米鞲黝惤ㄖ镅b飾裝修材料，比如粉刷墻體、白色地面、雕塑造型、白混凝土水磨石制品等，白色硅酸鹽水泥還經(jīng)常被用來生產(chǎn)白色或者彩色的混凝土制品。

　　白水泥與普通硅酸鹽水泥主要差異是水泥中的氧化鐵含量的不同，白水泥中氧化鐵含量非常少，而普通硅酸鹽水泥熟料氧化鐵含量較高，其硬化后的顏色，主要是由Fe2O3引起的，隨著Fe2O3含量的變化，水泥熟料的顏色就不同。當(dāng)Fe2O3含量在3%～5%時(shí)，熟料顏色呈暗灰色(常用的硅酸鹽水泥顏色);當(dāng)Fe2O3含量在0.45%～0.7%時(shí)，熟料顏色為淡綠色;而當(dāng)Fe2O3含量降至0.35%～0.4%時(shí)，熟料顏色為白色(略帶淡綠色)。

　　兩種水泥的技術(shù)指標(biāo)對(duì)比情況見表1，其中三氧化硫含量、氧化鎂含量、氯離子含量、抗壓強(qiáng)度、抗折強(qiáng)度和凝結(jié)時(shí)間，兩種水泥的標(biāo)準(zhǔn)規(guī)定都是為一樣的;白色硅酸鹽水泥規(guī)定了白度要求、水溶性六價(jià)鉻含量，普通硅酸鹽水泥比白色硅酸鹽水泥多規(guī)定了不溶物含量、游離氧化鈣含量和燒失量;白色硅酸鹽水泥的細(xì)度是采用45μm方孔篩余規(guī)定，為篩余不得不大于30%，而普通硅酸鹽水泥的細(xì)度是采用比表面積規(guī)定的，要求比表面積不小于300m2/kg。
　　白色硅酸鹽水泥為達(dá)到國家標(biāo)準(zhǔn)要求，主要生產(chǎn)質(zhì)量控制技術(shù)措施有:
　　(1)有害成分的控制，白水泥生產(chǎn)除了控制常見的堿、氯、硫等有害成分之外，著色物質(zhì)也是白水泥中的有害成分。白色硅鹽酸水泥中的著色物質(zhì)主要是指具有染色作用的物質(zhì)，主要包括Fe2O3和過渡金屬氧化物，染色物質(zhì)會(huì)很大程度的影響白水泥熟料的白度，而染色物質(zhì)之中影響比較大的是Fe2O3，在實(shí)際生產(chǎn)中白水泥熟料中的Fe2O3含量一般控制在0.2%～0.5%。
　　(2)率值的控制，在白色硅酸鹽水泥生產(chǎn)中，為提高水泥的白度，水泥配料率值呈現(xiàn)典型的“三高”特點(diǎn)，即高飽和比、高硅率、高鋁率。常見的小型中空干法窯飽和比一般在0.88-0.97，硅率一般在3.5～5.0，鋁率一般不作控制指標(biāo)(Fe2O3含量低導(dǎo)致鋁率高，波動(dòng)范圍也大);國外正在推廣的白水泥預(yù)分解窖工藝，控制率值相比小型干法中空窯高，硅率達(dá)到了5以上。
　　白水泥是生產(chǎn)規(guī)模和產(chǎn)量較大的裝飾裝修水泥種類，是裝飾水泥中的核心產(chǎn)品。為促進(jìn)國內(nèi)白色硅酸鹽水泥行業(yè)的有序發(fā)展，提高白色硅酸鹽水泥的質(zhì)量，有關(guān)部門制定了相關(guān)的國家標(biāo)準(zhǔn)，作為白色硅酸鹽水泥質(zhì)量控制的規(guī)范。
小編：Amy
